Coffret électrique modulaire, porte pleine, 2 rangées de 16 modules

Description

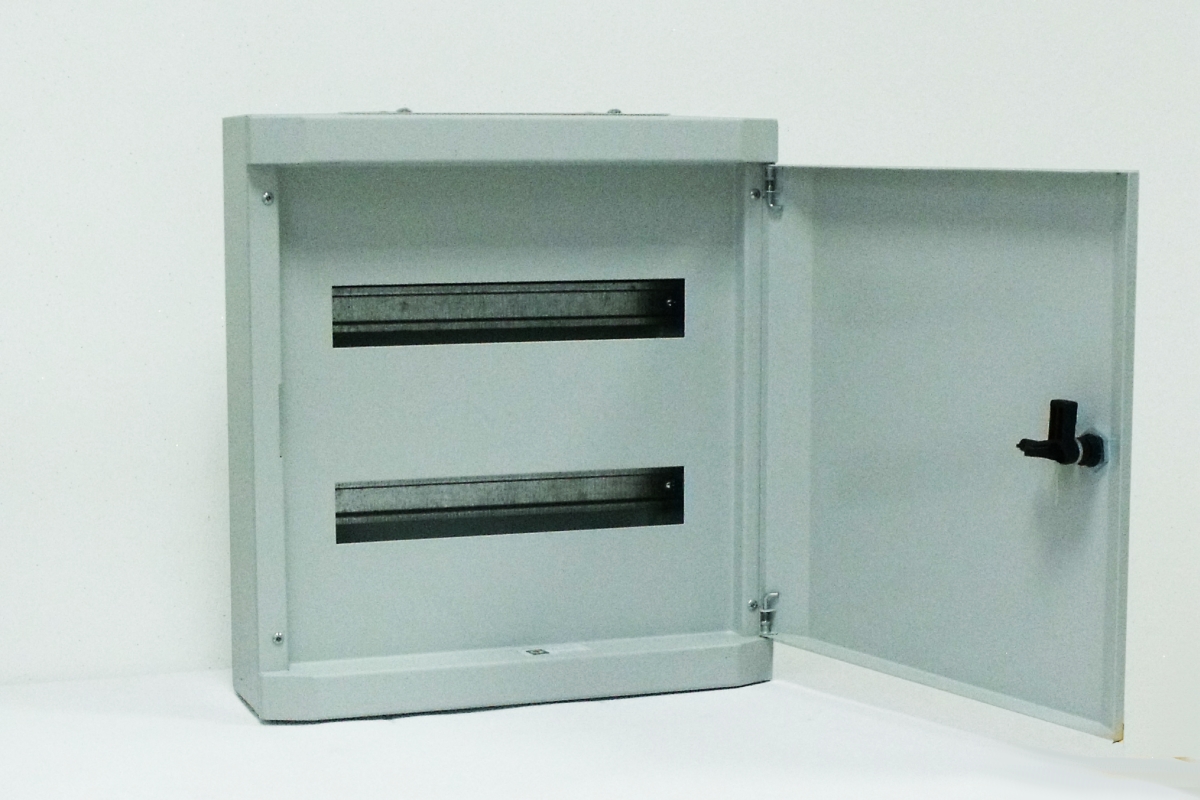

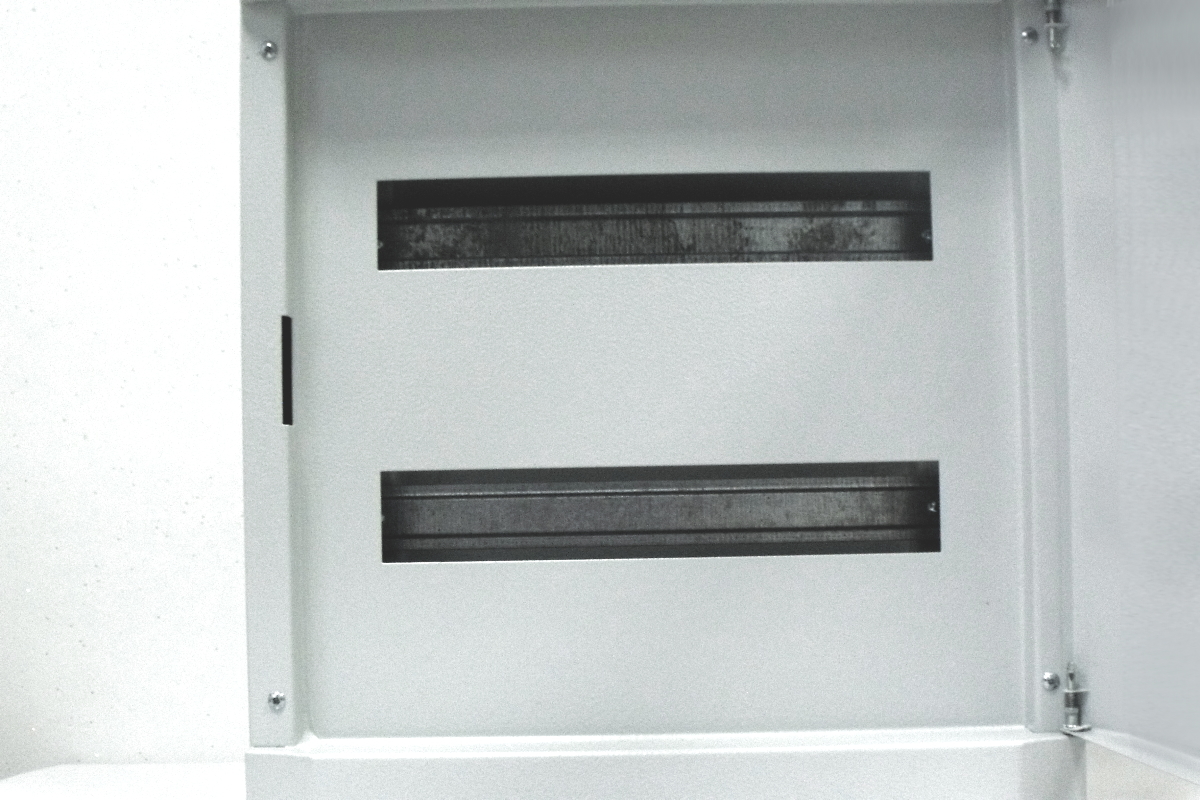

Coffret électrique modulaire, porte pleine, 2 rangée de 16 modules, soit 32 modules.

1 module = largeur d'un disjoncteur Ph/N par exemple.
Un interrupteur différentiel représente en général 2 modules.

Matériaux :

-        Coffret : tôle d’acier épaisseur 1.5mm.

-        Porte : tôle d’acier,

-        Joint polyuréthane déposé par robot

Finition :

-        Corps de l’armoire et porte : Finition structurée, peinture poudre époxy-polyester,

-        Plaque de montage : zinguée.

Couleur :

-        Gris RAL 7032

Indice de protection :

-        IP66 selon la norme NF EN 62208 et NF EN 60529

Tenue aux impacts mécaniques externes :

-        IK 08 selon la Norme IEC 62208 et EN 50102.

Caractéristiques techniques :

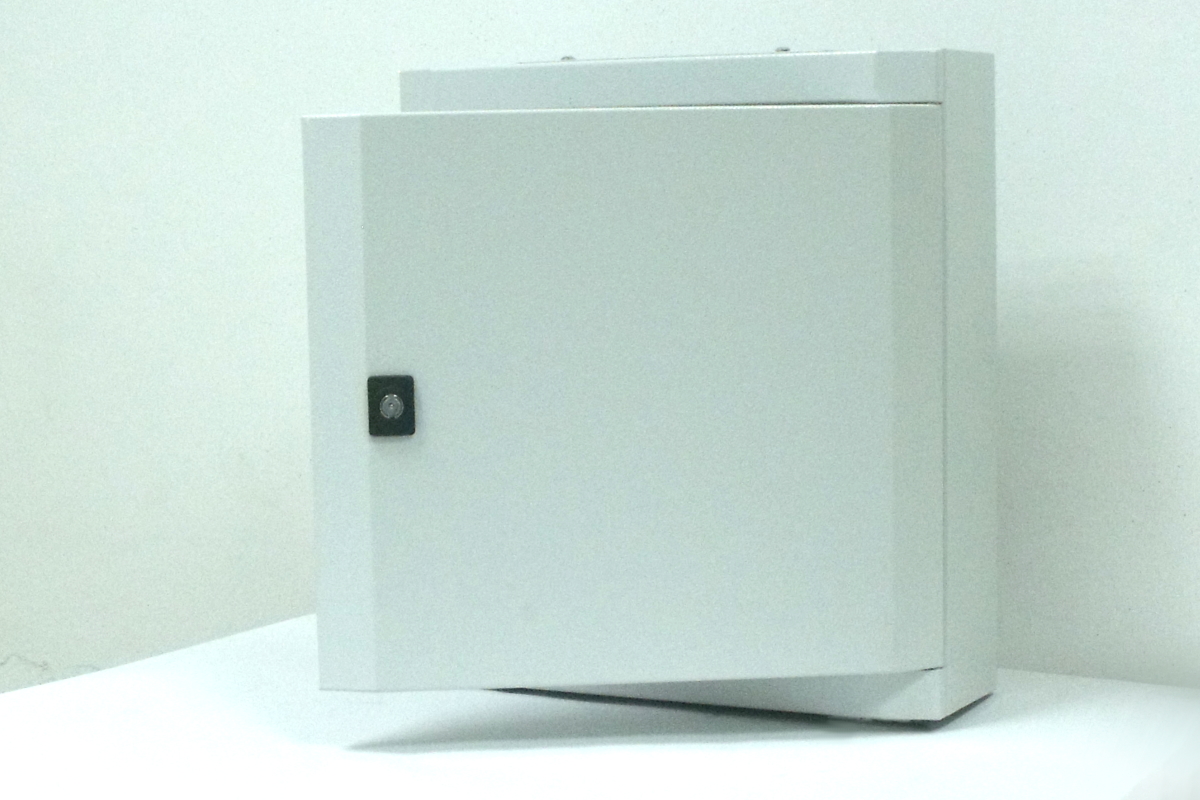

-        Coffret modulaire avec porte montée sur charnières.

-        Tenue aux impacts mécaniques externes.

-        Porte avec charnières à droite, sens d’ouverture réversible à 120°.

-        Plaque(s) passe-câbles dans la base du coffret.

-        Avec serrure a verrouillage ou système de fermeture a trois points.

-        joint d’isolation en polyuréthane moule « in situ » sur le pourtour, déposé par robot.

-        Vis de terre sur le corps et le couvercle.

-        Système de fixation murale, dans le panneau arrière, 2 orifices en forme de trous de serrure permettent une fixation murale facile et rapide.

-        Plaque de montage : au choix avec ou sans platine de montage.

-        Grâce aux bords rabattus et une fente de porte étroite, les particules de poussière et l‘eau ne peuvent pas pénétrer dans les coffrets à l‘ouverture des portes.

-        Mise à la terre selon DIN EN 61439-1, goujons de mise à la terre M6x12 sur porte et boîtier

-        Renfort de portes pour la fixation des accessoires.

Dimensions

Largeur: 450 mm.   Hauteur: 420 mm.   Epaisseur: 127 mm.

Applications
Spécialement conçu pour la mise en place d’automatismes, de contrôles de machines, de compteurs, de chauffage, de climatisation, de systèmes de contrôle, de distribution d'électricité, réseaux industriels, environnement industriel, les services publics, la signalisation.

Homologations :

-        Coffret fabriqué conformément aux normes internationales.

-        Certificat de conformité délivré par Bureau VERITAL.

Besoins spécifiques :
